電磁調速電動機YCT系列的工作原理

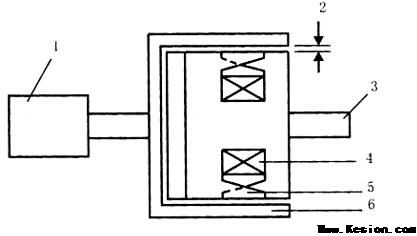

電磁調速電動機YCT系列由三部分組成：普通鼠籠式異步電動機、電磁滑動離合器和電氣控制裝置。異步電機是作為原動機，當其旋轉時，離合器的電樞轉動起來，和電氣控制裝置是提供勵磁電流滑離合器勵磁線圈的。我們這里主要講解電磁滑動離合器，下面一張是電磁調速電動機YCT系列的結構示意圖

電磁調速電動機YCT系列包括電樞、磁極和勵磁三個部分。電樞是由鑄鋼制成的圓筒形結構，它與鼠籠式異步電動機的轉軸相連，一般稱為主動部件。主動部分和驅動部分沒有機械連接。當勵磁線圈通過電流產生磁場時，爪結構形成多對磁極。在這個時候如果一個電樞是鼠籠式異步電動機拖動旋轉，它將削減的磁相互作用，產生轉矩和極點的驅動部分將按照電樞RO的活動部分速度、轉速低于后者，因為只有當電樞磁場和相對運動存在時，電樞切割磁力線。按照旋轉的原理與旋轉電樞磁極的原理和普通異步電機轉子定子繞組在磁場中運動沒有本質的區別，所不同的是，作G磁場由三相交流異步電動機的定子繞組產生的電磁轉差離合器線圈中的電流產生的磁場DC，與電樞旋轉離子發揮旋轉磁場的作用。
